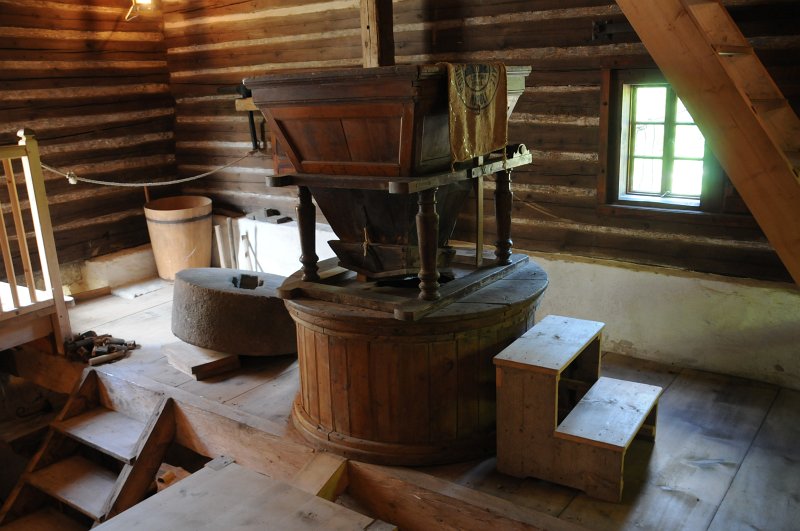

| Hřídel, procházející otvorem ve stěně do mlýnice, má na vnitřním konci osazeno palečné kolo, jehož průměr je proti vodnímu kolu dvoutřetinový. Ozubené palečné kolo zapadá do litinového pastorku na svislé hřídeli (železí nebo vřeteno) kterou otáčí. Na horním konci vřetene, na čtvercově vykované stopce, je osazen železný nosič (kypřice), na kterém spočívá vrchní mlýnský kámen (běhoun), jenž se otáčí nad pevně uloženým kamenem (spodek nebo ležák). Dolní konec vřetene leží v kluzném patním ložisku (pánvičce), umístěném na vodorovném trámu (kobylice), který se může pomocí šroubu (lehčidla) přizvedávat a tím měnit i regulovat tlak mezi mlecími kameny. Na vřetenu je ještě trojitá vačka, po níž klouže pružná destička (odrážka), která pomocí pákových převodů uvádí do kmitavého pohybu vysévací mechanismus (hasačert). Toto zařízení vydává typický klapavý zvuk mlýna. |
